      SiLM6601
      42V 微功率隔离反激式变换器
      样片申请
      SiLM6601-AQ Datasheet SiLM6601 Datasheet
      产品概述
      产品特性
      安规认证
      典型应用图
      产品概述

      SiLM6601是一款微功率隔离反激式开关电源芯片。无需第三方绕组和光耦，采用原边电压反馈控制输出电压。输出电压通过一个外部电阻设置，并且通过内置补偿电路和软启动减少外部器件。低纹波突发模式通过最小化输出纹波保证系统的高效率。SOT23-5封装中集成了1.2A、65V功率DMOS管以及所有高压电路和逻辑管理电路。

      SiLM6601输入电压范围2.7V至42V，并且可以传输6W功率至隔离端。内置电路、边界模式及低纹波突发模式使芯片使用简便。

      产品特性

      2.7V至42V输入电压范围

      1.2A、65V内置DMOS功率管

      低静态电流：睡眠模式145uA，工作模式350uA

      重载工作在边界模式

      轻载工作在低纹波突发模式

      VOUT通过外部电阻设置

      无第三绕组、光耦器件

      内置补偿和软启动

      输出短路保护

      合面向汽车应用的AEC-Q100标准

      安规认证

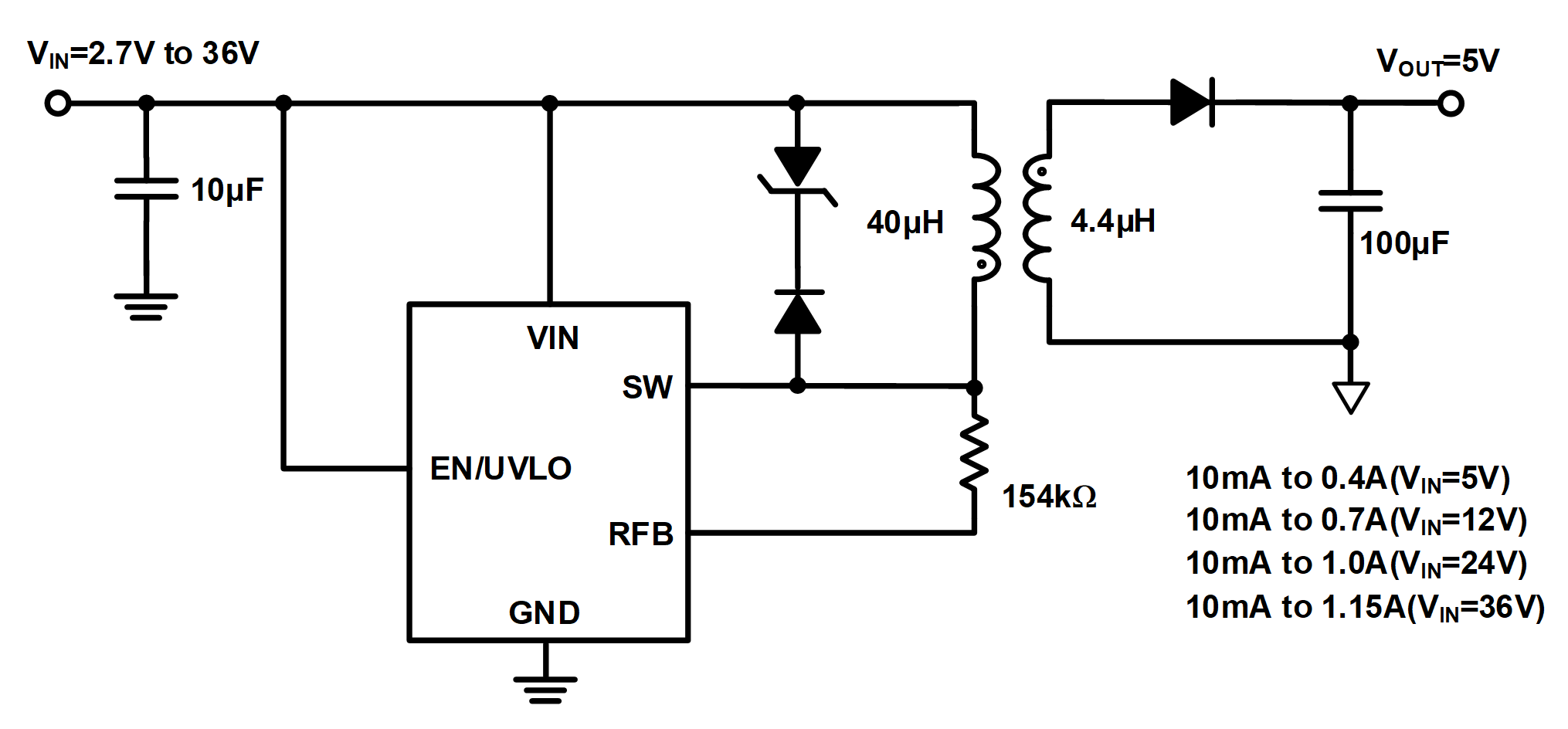

      典型应用图


      产品参数表

      展开过滤器
      Part Number Topology Vin(min)(V) Vin(max)(V) Vout(min)(V) fsw(min)(kHz) fsw(max)(kHz) Duty Cycle(Max) Operating temperature range © Package Group Packing Qty.
      SiLM6601AD-7GFlyback2.742-10---40 ~ 125SOT23-5Reel/3000
      SiLM6601AD-AQFlyback2.742-10---40 ~ 125SOT23-5Reel/3000
