九游官方网页版和数明半导体最新推出的SiLM824x系列是一款具有不同配置的隔离双通道门极驱动器。SiLM8243和SiLM8244配置为高、低边驱动，而SiLM8245可提供两路独立的驱动输出。该驱动系列可提供4A的输出源电流和6A的灌电流能力，并且其驱动输出电压可以支持到33V。SiLM8243和SiLM8244支持死区可编程，通过调整DT脚外部的电阻大小，调整死区时间。DIS脚可用于使能或关闭两路驱动输出。

SiLM824x提供不同的UVLO阈值选项，使其能够驱动各类功率器件。特别是低UVLO阈值的选项使其能够用于驱动GaN功率器件。SiLM824x结合基于GaN功率器件的电源设计，能够实现更高的工作频率和更快的开关速度，有助于提升电源的效率和功率密度，并降低电源系统的尺寸和成本。

SiLM824x系列提供SOP16、SOP16W和SOP14W三种不同的封装，以满足不同应用下对尺寸和耐压的需求。比如Class D功放以体积小、效率高、节能省电而受到青睐，SiLM824x的SOP16封装，可有效节省设计空间，满足小体积功放应用的需求。而SOP16W和SOP14W的封装能够提供更高的耐压，适合高压应用如车载充电机、光伏逆变、储能电源等应用领域。

产品选型

产品特性

· 4A的源电流和6A的灌电流能力

· 3V到18V的输入电压范围

· 支持33V的输出电压范围

· 多种UVLO选项

12.5V, 8.5V, 5.5V和3.5V

· 输入管脚能耐负5V

· 48ns的传播延迟

· 提供多种封装

SOP16，SOP16W和SOP14W

· 隔离耐压

SOP14W/SOP16W:5000VRMS

SOP16: 3000VRMS

工作温度范围: -40°C到125°C

· 可编程死区

1. SiLM8243/SiLM8244
SiLM8243/SiLM8244支持死区可编程，可以通过调整DT脚对地电阻的阻值来改变死区的设置,从而避免在应用中上、下功率管的直通。

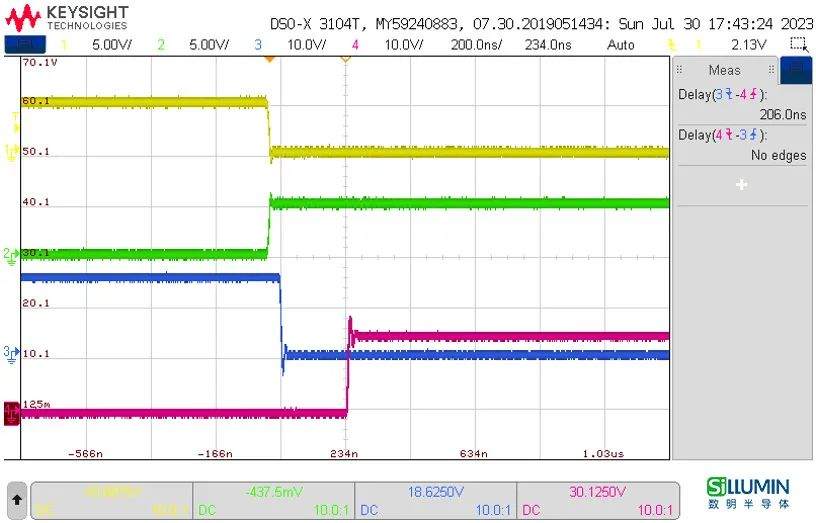

CH1: VIA, CH2: VIB

CH3: OUTA, CH4: OUTB

DT脚电阻为20kΩ,

OUTA变低到OUTB变高的死区

CH1: VIA, CH2: VIB

CH3: OUTA, CH4: OUTB

SiLM8245的两路独立输出

SiLM8243在半桥中的应用
